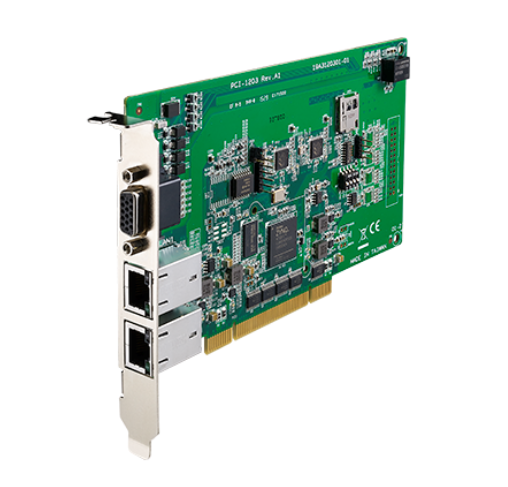

PCI-1203

PCI-1203 2端口EtherCAT通用型PCI主站卡

 · 650MHz雙核心ARM處理器

 · 雙主站設計，達到效能******化

 · 支援Common Motion軟體開發套件(SDK)，加速專案開發

 · 支持32軸運動

 · 支援高達5個群組，每個群組最多6軸

 · 可串接多組ADAM-5000/ECAT高速從站系統，并內建8通道數字輸入及4通道數字輸出

 · 即時診斷功能，提供操作紀錄和錯誤訊息的追蹤及偵錯

       PCI-1203是一款2端口EtherCAT通用型PCI主站卡，結合完整軟硬體功能的EtherCAT控制發展平臺，適用于所有PC架構的工業自動化應用。 支援一組Motion主站及一組IO控制主站，可自動執行EtherCAT通訊協定堆疊。I/O主站資料更新周期不超過200us，而應用于運動控制時，串接多軸 的伺服馬達通訊周期也不會超過500us。此外，PCI-1203具備4通道隔離式數字輸出及8通道隔離式數字輸入，可處理高速I/O需求。PCI-1203為具備 高度彈性、即時性和精準控制性能的EtherCAT主站控制系統。 此外，PCI-1203支援"Common Motion API"，讓程式設計者可在統一的程式介面和圖形化的公用程式下輕松編寫程式，并且在相同的程式應用程式架 構下，跟研華所有配備SoftMotion軟體的控制器相整合。此外，提供許多易于使用的程式范例，可減少專案開發的時間，同時快速完成各式設定 和診斷功能。
